Суть темы в названии, и что хотелось бы сказать,
многим пайка и сварка не доступна,
и иной раз возникают вопросы относительно удлинения хвостовика,
тут как раз подвернулся такой случай,
когда паять не хочется,
но нужен хвостовик под разборную конструкцию,
чем собственно и решил с вами поделиться.
ниже фото как это просто и элементарно делается.
----------------------------------------------------
имеется хвостовик с длиной 115мм, но нужен 130мм.
подготавливаем его и нарезаем резьбу.
Вложение:
P1070422.JPG [ 198.06 КБ | Просмотров: 5461 ]
затем необходима, либо толстостенная трубка,
либо муфта, отрезаем нужный размер.
Вложение:
P1070423.JPG [ 127.23 КБ | Просмотров: 5461 ]
нарезаем в этой муфте,
сквозную внутреннюю резьбу.
Вложение:
P1070424.JPG [ 113.71 КБ | Просмотров: 5461 ]

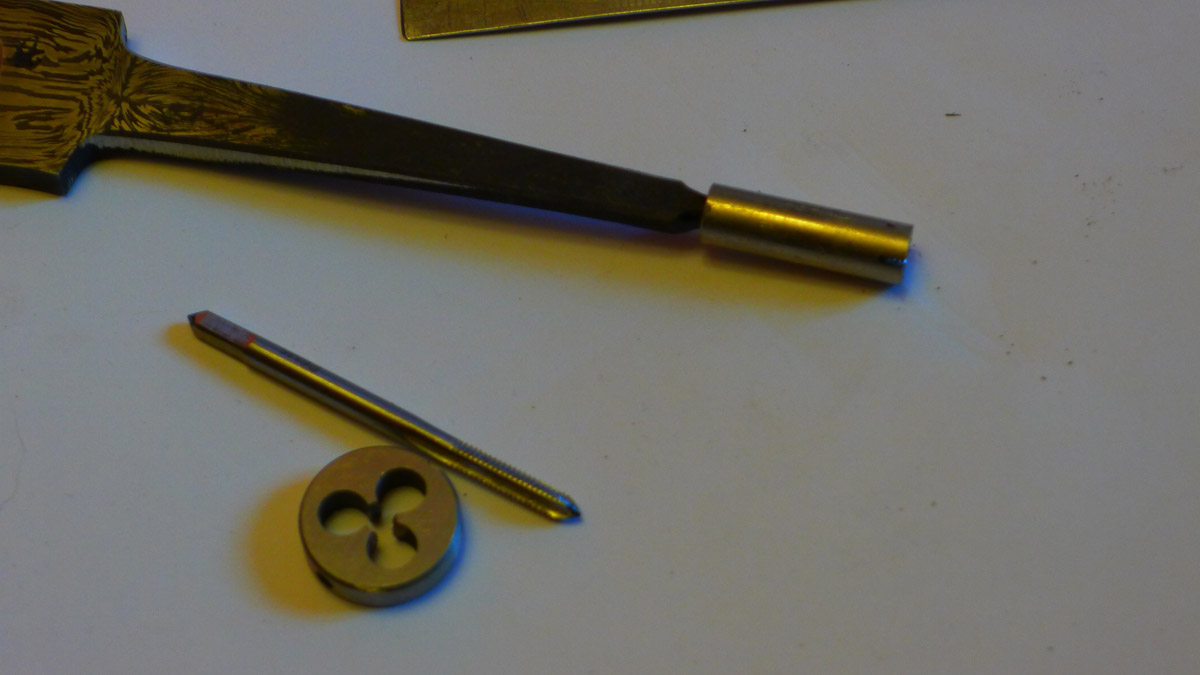

накручиваем полученную муфту на хвостовик,
предварительно пропилив в тыльной части шлиц под отвёртку.
Вложение:
P1070425.JPG [ 119.11 КБ | Просмотров: 5461 ]

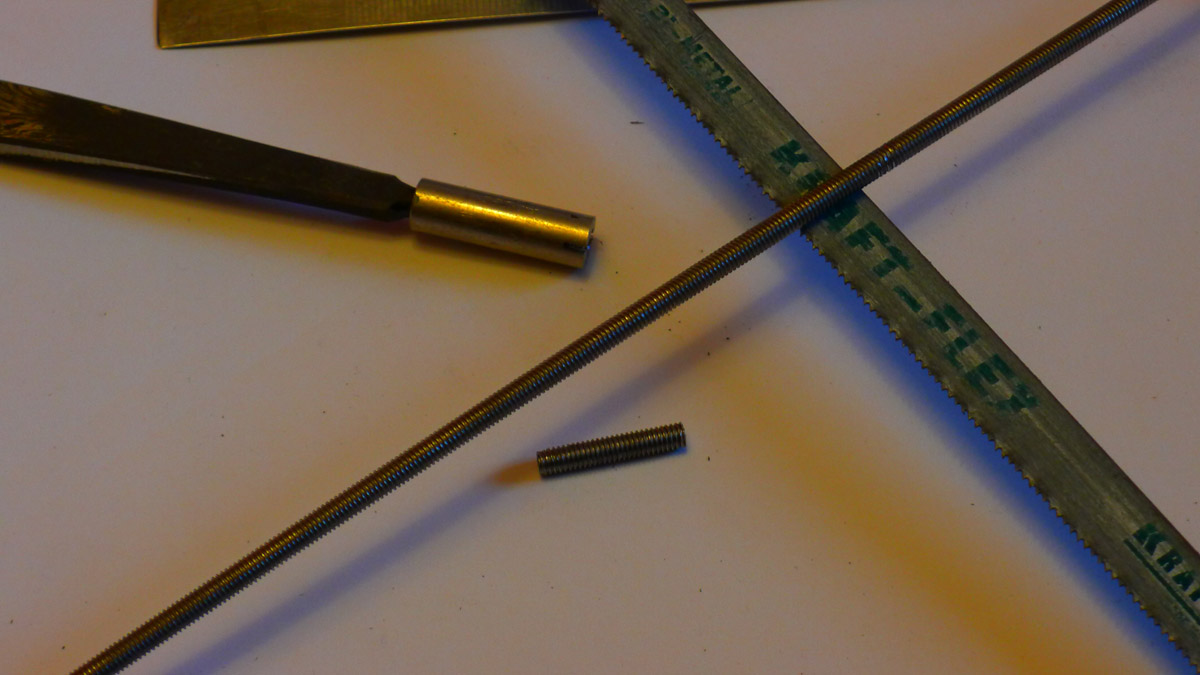

берём винт, или как в данном случае штанга,
отпиливаем размер, на который надо удлинить хвостовик.
Вложение:
P1070426.JPG [ 151.15 КБ | Просмотров: 5461 ]
вкручиваем его в муфту на хвостовике клинка.
Вложение:
P1070427.JPG [ 166.56 КБ | Просмотров: 5461 ]
далее накручиваем стяжку,
удлинитель готов.
Вложение:
P1070428.JPG [ 187.93 КБ | Просмотров: 5461 ]
Особенности конструкции:
При монтаже, сначала надеваются все приборы,
кроме тыльника, затем вкручивается муфта через тыльную часть,
через пластину тыльника, стягиваем стяжкой всю конструкцию.
