Приветствую вас друзья, время уже позднее, ну а мы ещё не спим, так вот решил я вам рассказать сказку.
Речь пойдёт о горне, само собой кузнечном, а не пионерском.
Итак, вступление.......
Летом мне приходится часто ездить на дачу, как впрочем многим из вас, ну и находясь вне приделов стеснённых условий города, посещают разные мыслишки, относительно поплющить чего железного, а то и отковать чего полезного для развлечения так сказать мозга, да для пользы мышечной массы.
Вот так и этим летом, воодушевившись кузнечными идеями, я начал пробовать из пары-тройки шамотных кирпичей и старого пылесоса Вихрь, разогнать заготовку до ковочной температуры.
Сложив несколько кирпичей в короб и найдя трубу, в которую можно было вставить шланг пылесоса, да накидав в этот импровизированный горн древесного угля, я начал эксперименты.

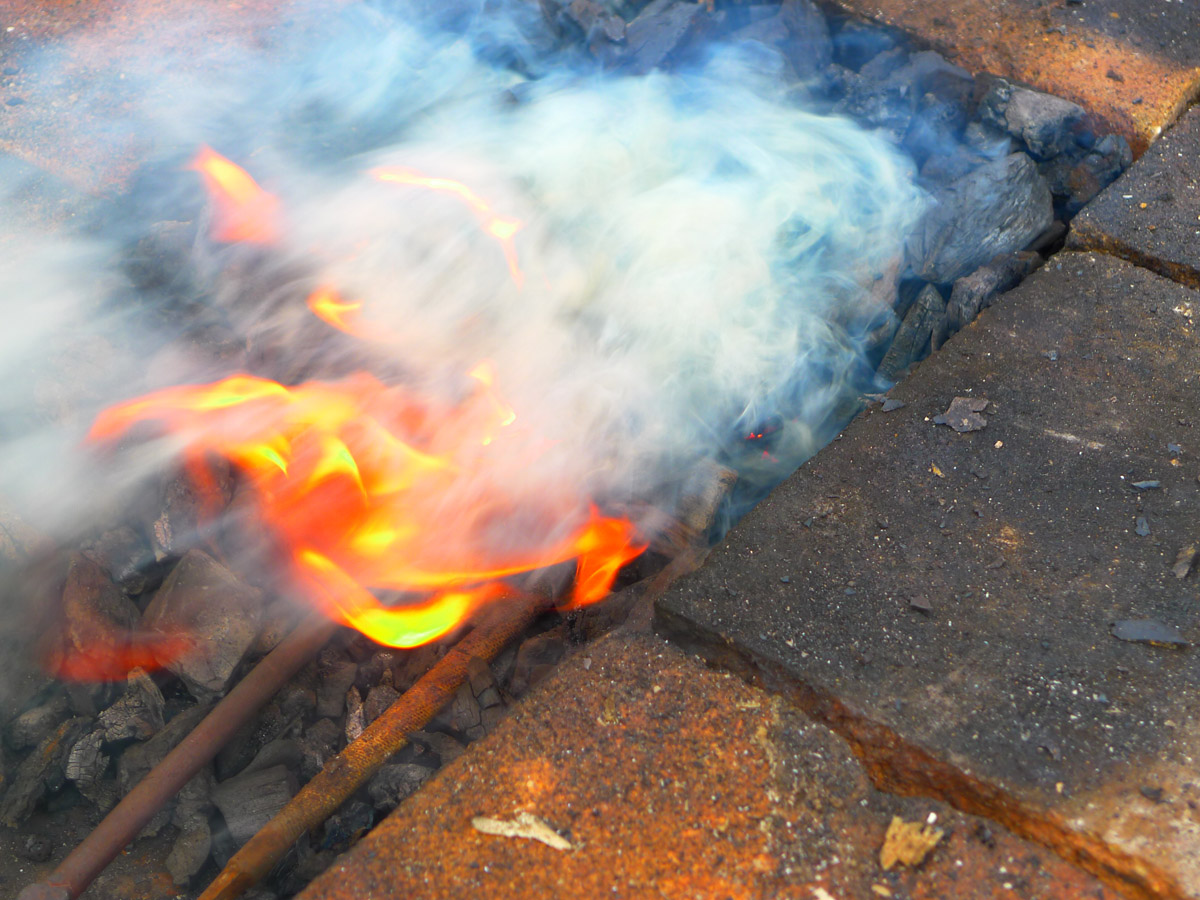

Труба вставленная между кирпичей струёй воздуха нагнетала температуру углей сбоку, заранее отпиленный кусок рессоры от какого то большегруза или трамвая, показалась мне интересным материалом для этой затеи.
К отпиленному куску моста, был приварен хвост из подножной арматурины, для удобства удержания.....и началось.

Уголь сгорал на глазах, не то что не доводя заготовку до температуры когда можно было нормально ковать, он попросту не краснел......
Ну что же, опыт он и в африке опыт, забил на эту заготовку и попробовал раскалить тем же методом напильник, вроде как дело пошло, и после нескольких нагревов его удалось таки расплющить, но это же не интересно совсем, да и не привык я останавливаться вот так на пол пути, когда лежит отпиленный кусок непонятной стали и просто смеётся над твоей беспомощьностью -сцуко.
Время шло, дела не двигались, одолевала лень, но то и дело на дачном участке на глаза попадались полезные детали способные трансформироваться в нечто полезное.

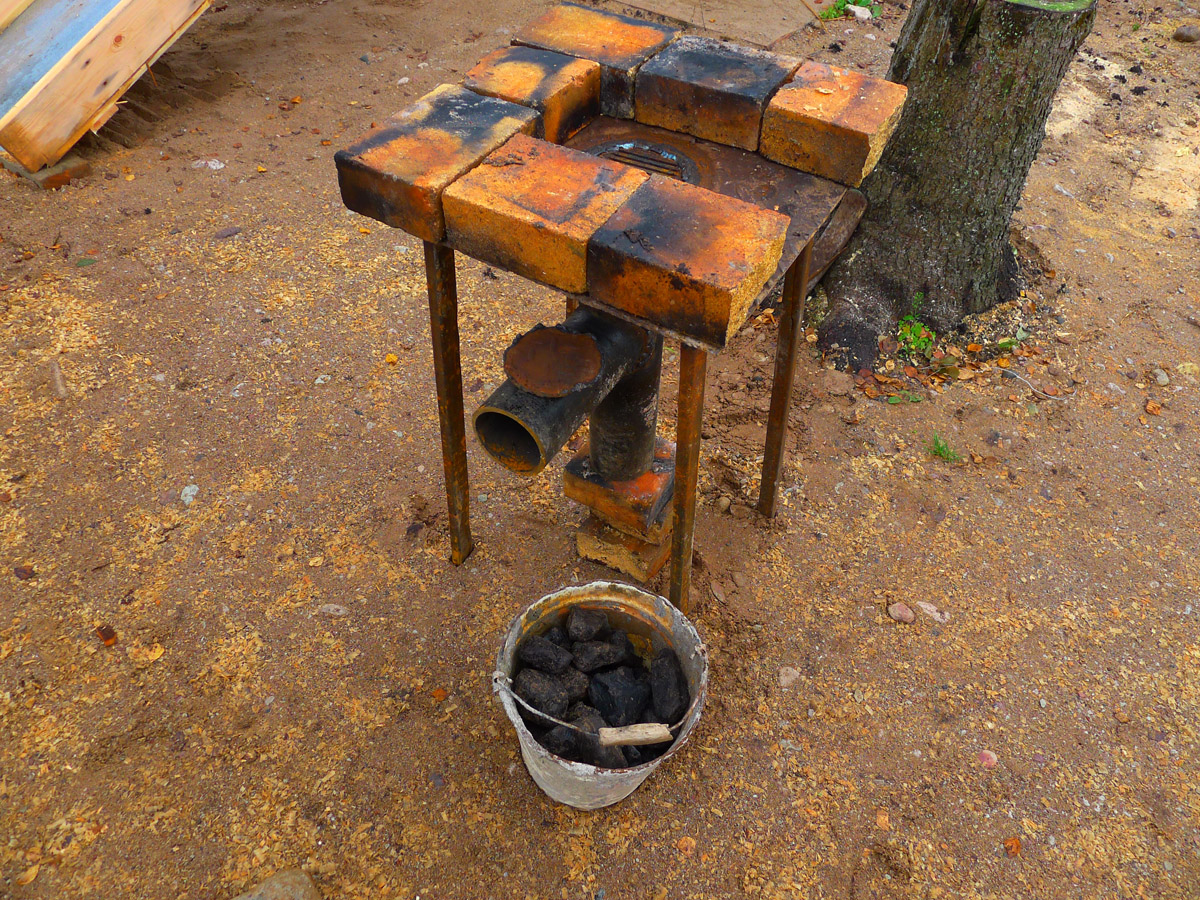

Вот так потихоньку, куча непонятного железа превратилась в небольшой кузнечный горн, который по сути я и покажу в испытаниях и картинках, ну и само сабой сучью заготовку отдыхающюю с лета, буду пытать огнём и молотком.

В качестве поддува, был куплен дешёвый пластиковый вентилятор 100мм в диаметре, чисто случайно попавшийся мне на глаза в одном из строительных супермаркетов, на сколько мне не изменяет память, стоил этот девайс рублей 300.
Купил его ещё до сваривания железа в горн, и уже под него нашлись огрызки труб, отпиленные строителями на даче, после прокладки сантехники.

Роясь на просторах интернета в поисках полезных конструкций для горна, обратил внимание на механические регуляторы предлагаемые в чертежах как совершенно необходимые устройства, увеличивающие и уменьшающие поток воздуха нагнетающего горн.....ну а я как то ленив, до суперсложных механизмов, поэтому просто купил регулятор света, способный регулировать токи, тем самым ускоряя и уменьшая вращение купленного мною проточного вентилятора.

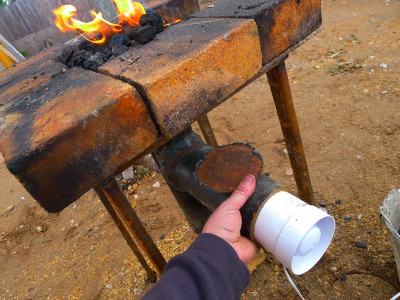

Проточный вентилятор был установлен в трубу сбоку, диаметр подошёл впритирку, по этому я его особо и не стал вбивать вглубь.
Нашлось и пол бочки каменного угля, не так быстро сгорающего как древесный, собственно он и послужил мне топливом для испытуемого.

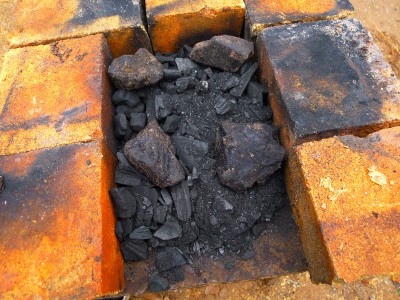

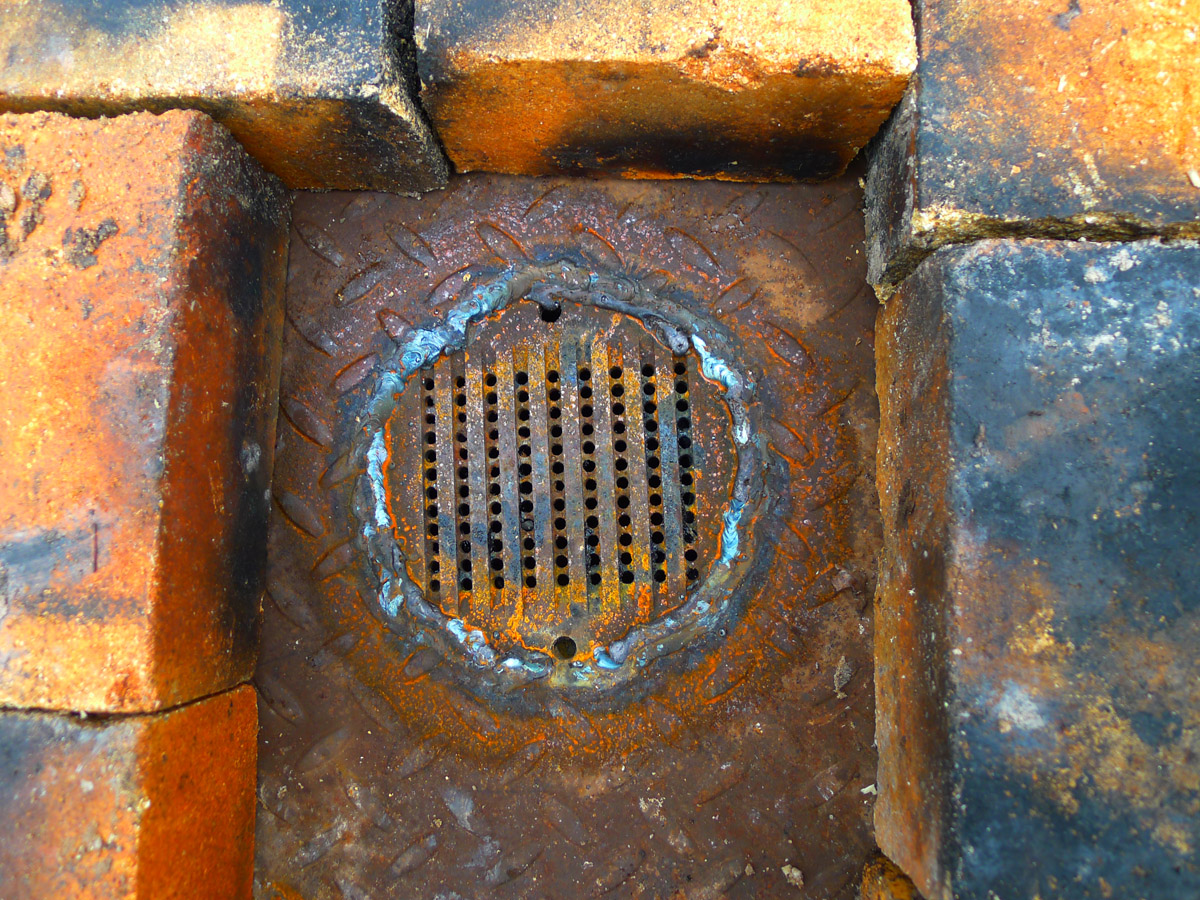

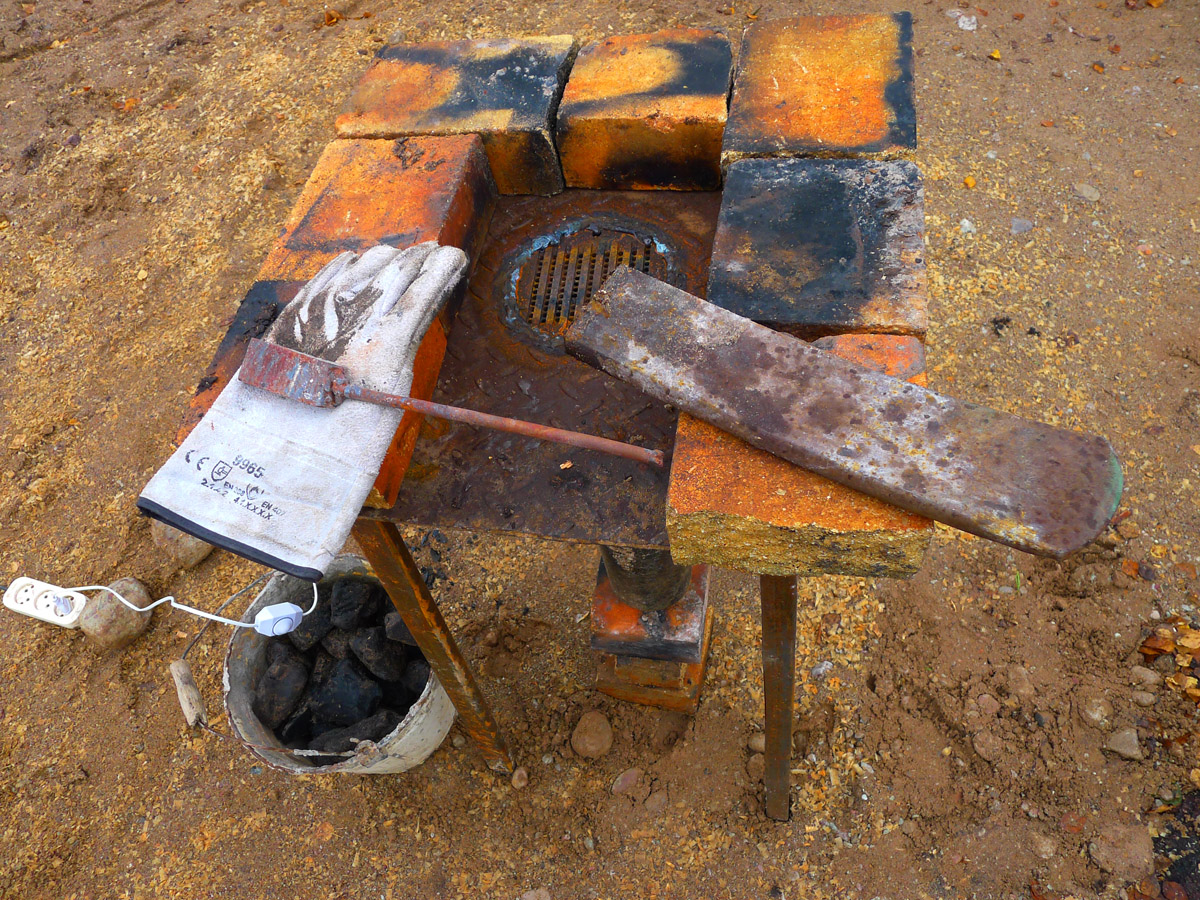

Вид сверху, колосником послужила какая то очень правильно насверленная круглая пластина в 10мм толщиной и 150мм в диаметре, отверстия прям канонические по 5мм, от чего сей предмет не знаю, был найден на даче подруги жены, и взят в плен, для дальнейших разработок, вот так он и оказался вваренным в дно горна.
Ну и всё это дело обложено шамотным кирпичём, оставшимся от разбоки старой печи в бане, которую снесли за ненадобностью.
Так же можно увидеть что послужило материалом для заготовки, это кусок рессоры, и гадская заготовка бесцеремонно посмеявшаяся над горе-эксперементатором эти летом.

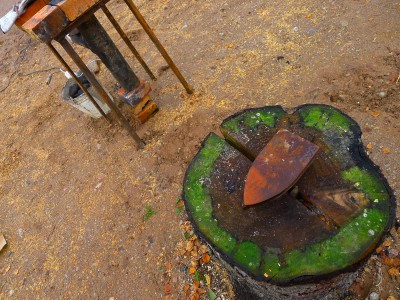

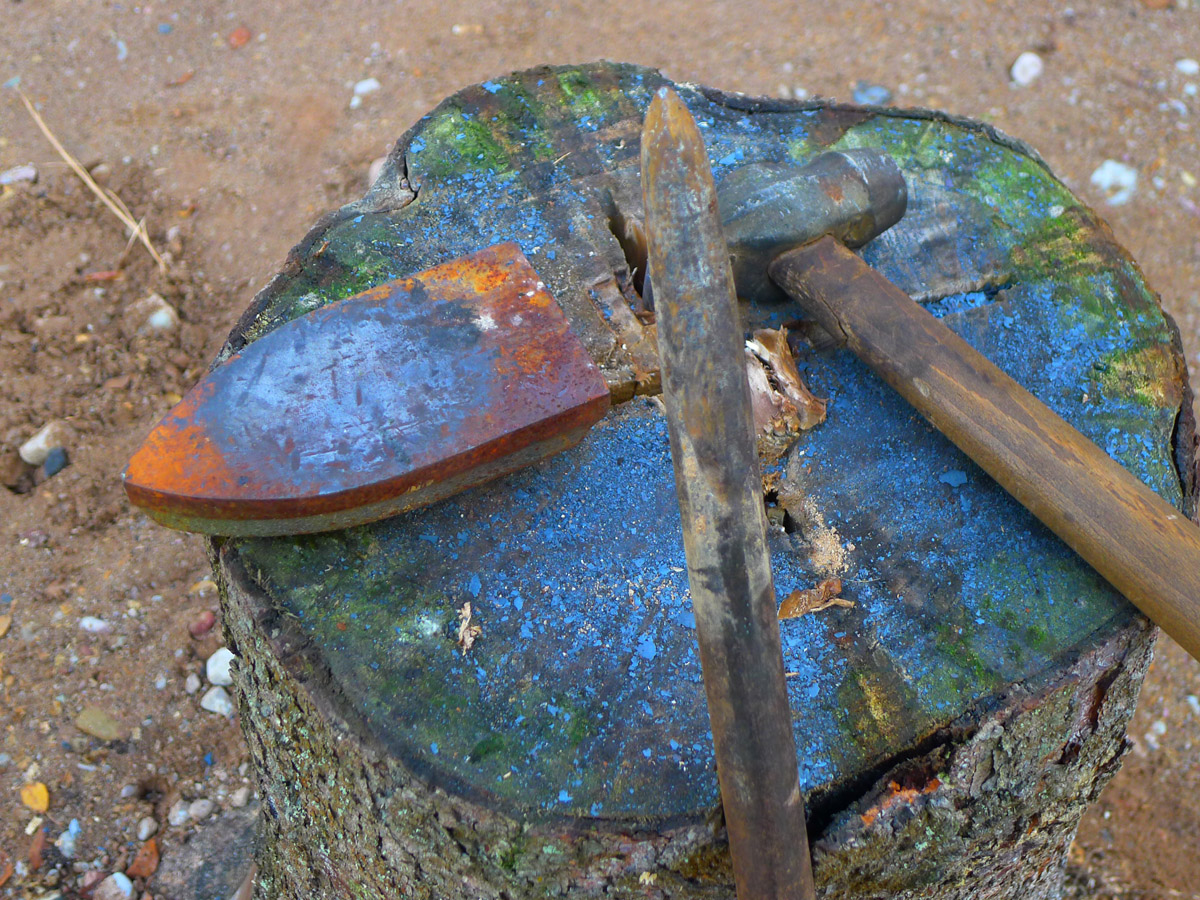

В качестве наковальни, будет служить старый чугунный утюг, купленный в скупке, за 350 рублей, ведь смысла обзаводиться наковальней я как то не увидел, пока нет работоспособного горна. Утюг вбит в пень от спиленной ёлки, с предварительным пропилом бензопилой под ручку утюга.
Неудобно, ну а что поделаешь, что имеем, то и имеем.
К слову сказать, утюг поселился в пне ещё с лета, после первых экспериментов, и покрылся ржой, да и пенёк, я гляжу позеленел от тоски.


Немного о колоснике....по сути, это пластина любой формы, плотно прижатая, или как в моём случае приваренная к дну горна, через неё поступает поток воздуха от вентилятора или улитки, нагнетая жар в горне, тут как бы всё просто....классика жанра так сказать, нижний поддув.
Само дно горна, так же железное, это лист в 6мм толщиной, так же найденный среди дачного барохла.

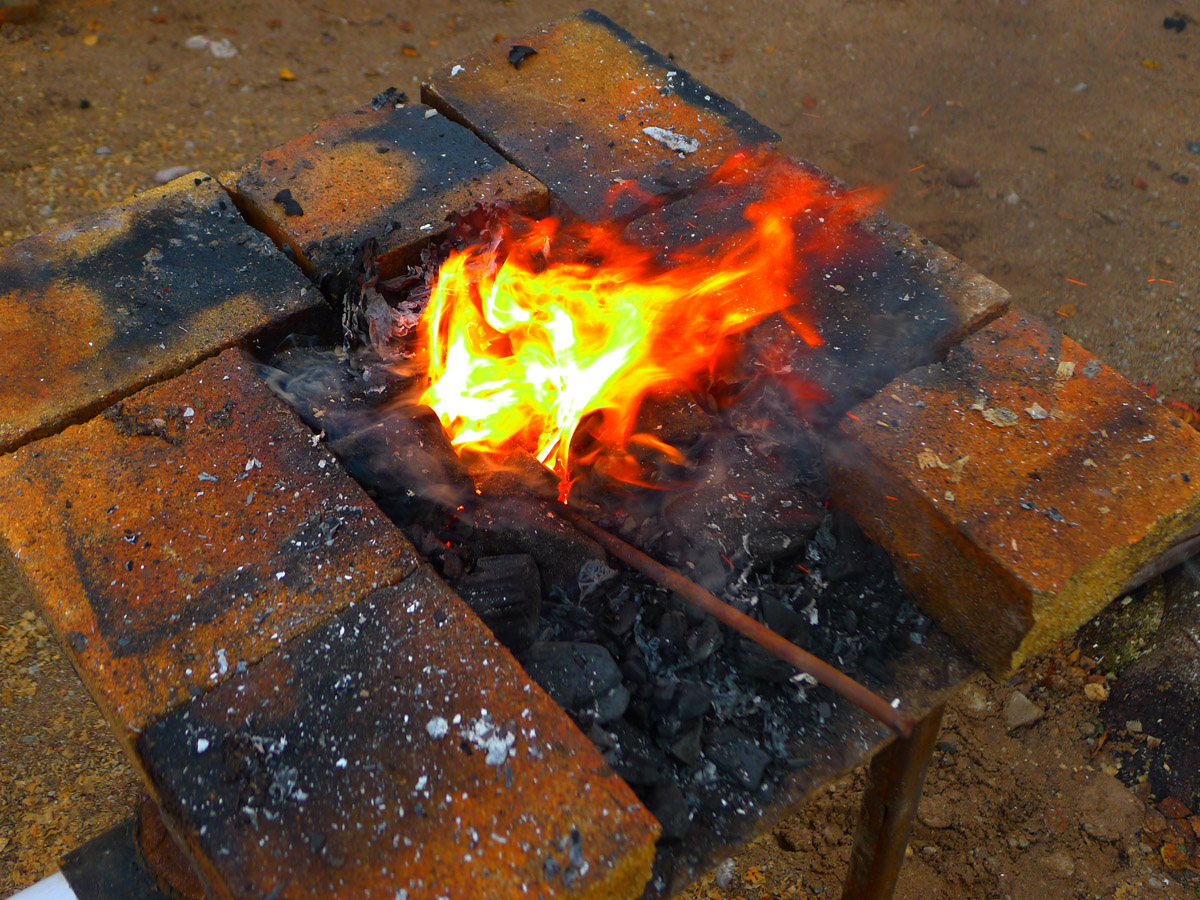

Вроде бы всё, можно приступить к испытаниям, для затравки каменного угля, всыпал немного угля древесного, иначе будет не так просто сделать, что бы каменный уголь занялся огнём.

Горн занялся работой, ну а я как то даже забыл про кувалду увлёкшись процессом, и сунув заготовку в горн, пошёл искать кувалдочку..... что тоже не из лёгких усилий, учитывая, что это не твоё хозяйство.

Обшарив все хоз.постройки, нужный инструмент так и не был найден, и в выборе между двуручной большой кувалдой для молотобойца, и самым большим молотком, перевес в выборе оказался в пользу последнего по вполне понятным причинам- держать заготовку и махать двуручным молотом, может разве что Грамозека из мультфильма "Тайна третьей планеты".

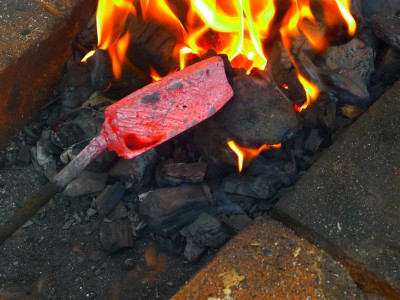

Вот оно ЧУДО, горн оказался вполне работоспособным и смог таки при проточном вентиляторе в 14 Вт и скоростью 105 кубических метров в час, разогнать заготовку до температуры ковки.

На этом можно бы было и поставить точку, нужное достигнуто-горн работает.....но всё ж таки, как то надо победить заготовку, которая так бесцеремонно чинит мне препятствия к достижению желаемой цели.

Часть вторая.
"Сплошные обломы."
Нормально поковать так и неудалось, приваренная арматурина для удержания заготовки, отвалилась после нескольких нагревов и плющении на утюге.

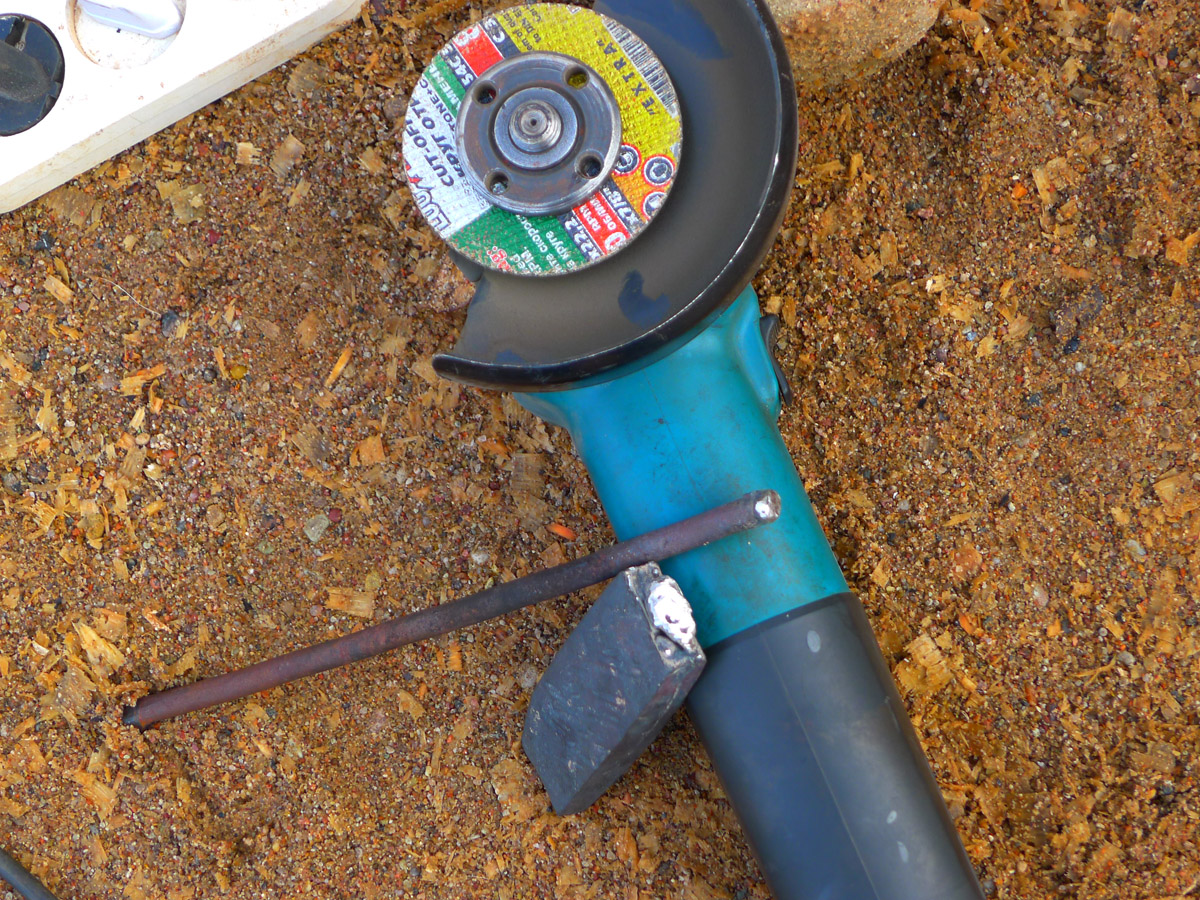

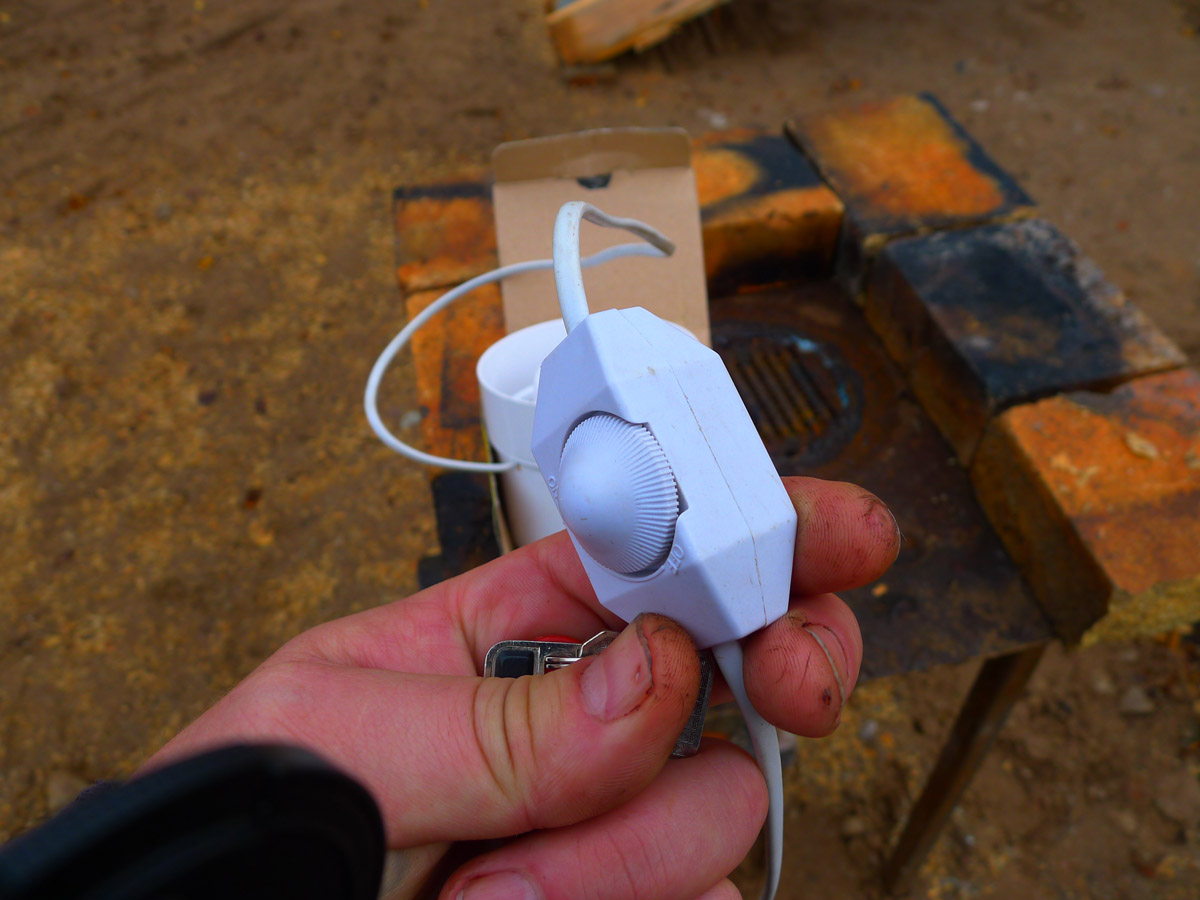

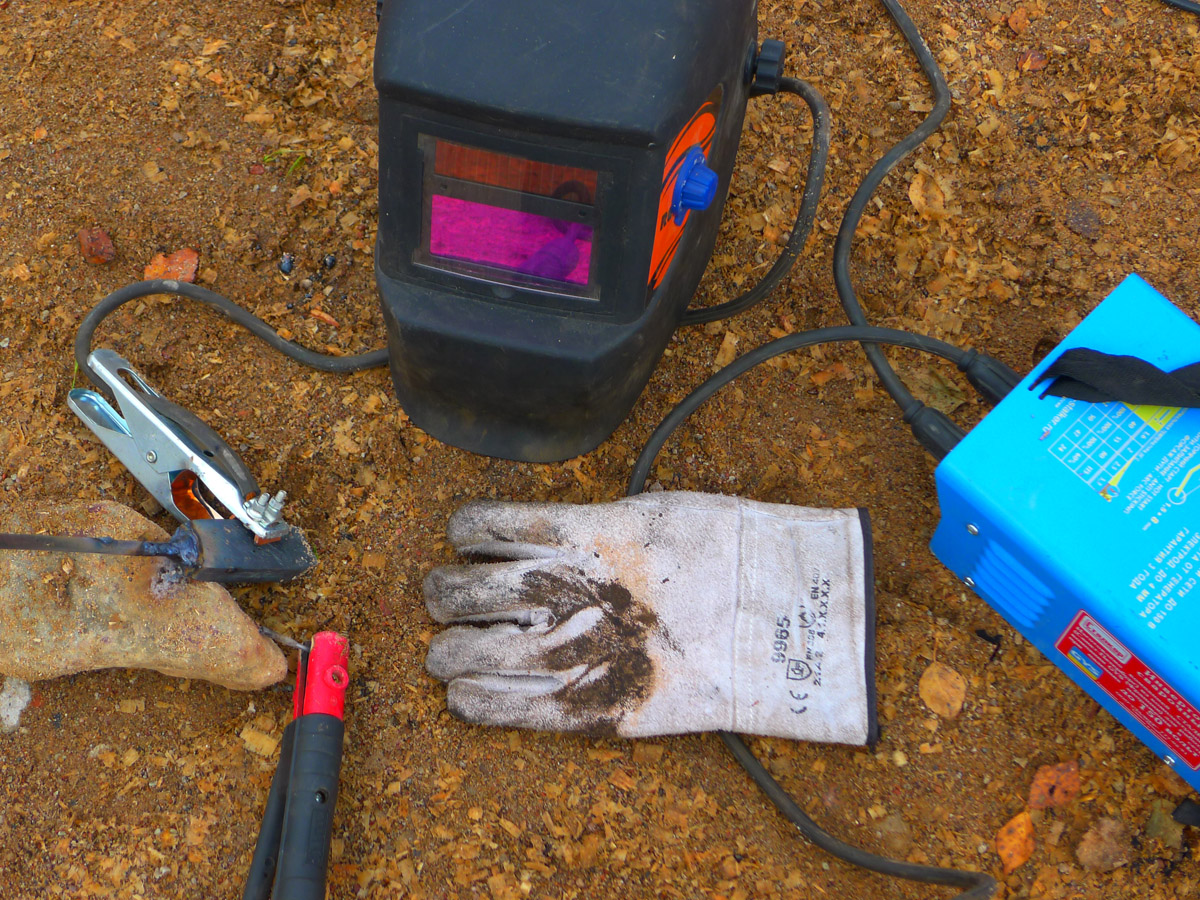

Убавив обороты вентилятора на минимум, что бы горн не погас, пошёл искать сварочник и болгарку, что бы хоть как то поправить ситуацию и продолжить свои извращения.
Зачистил заново арматуру и заготовку от окалины.

Заново приварил арматурину в заготовке, держалось отлично.

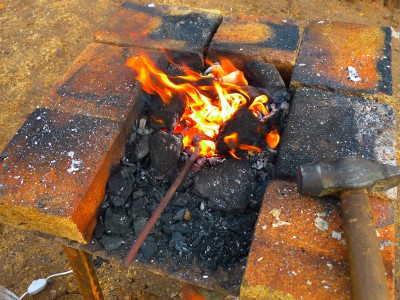

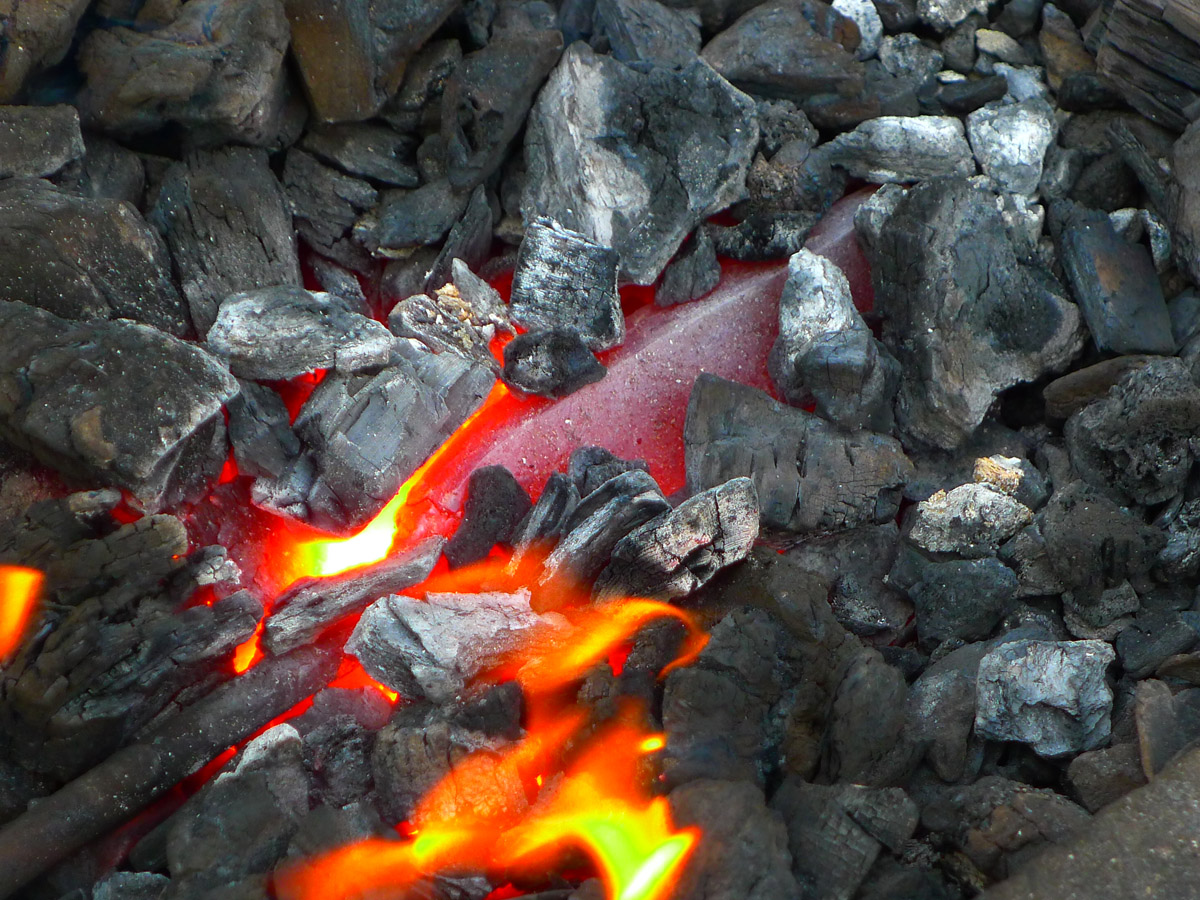

Прибавил оборотов на вентиляторе горна сунул в горн по мимо заготовки старый круглый напильник для проверки ковочных свойств в сравнение с мучающей меня заготовкой.

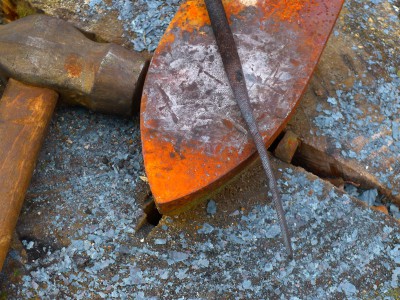

Напильник плющился после нагрева как пластилин, чего нельзя было сказать про очень неподатливую заготовку с арматуриной.

Тут я вспомнил, что хотел проверить, не нагреется ли труба около пластикового вентилятора,... даже не тёплая, на протяжении 4 часов труба так и не нагрелись, это порадовало.

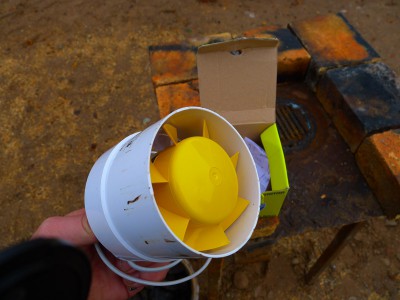

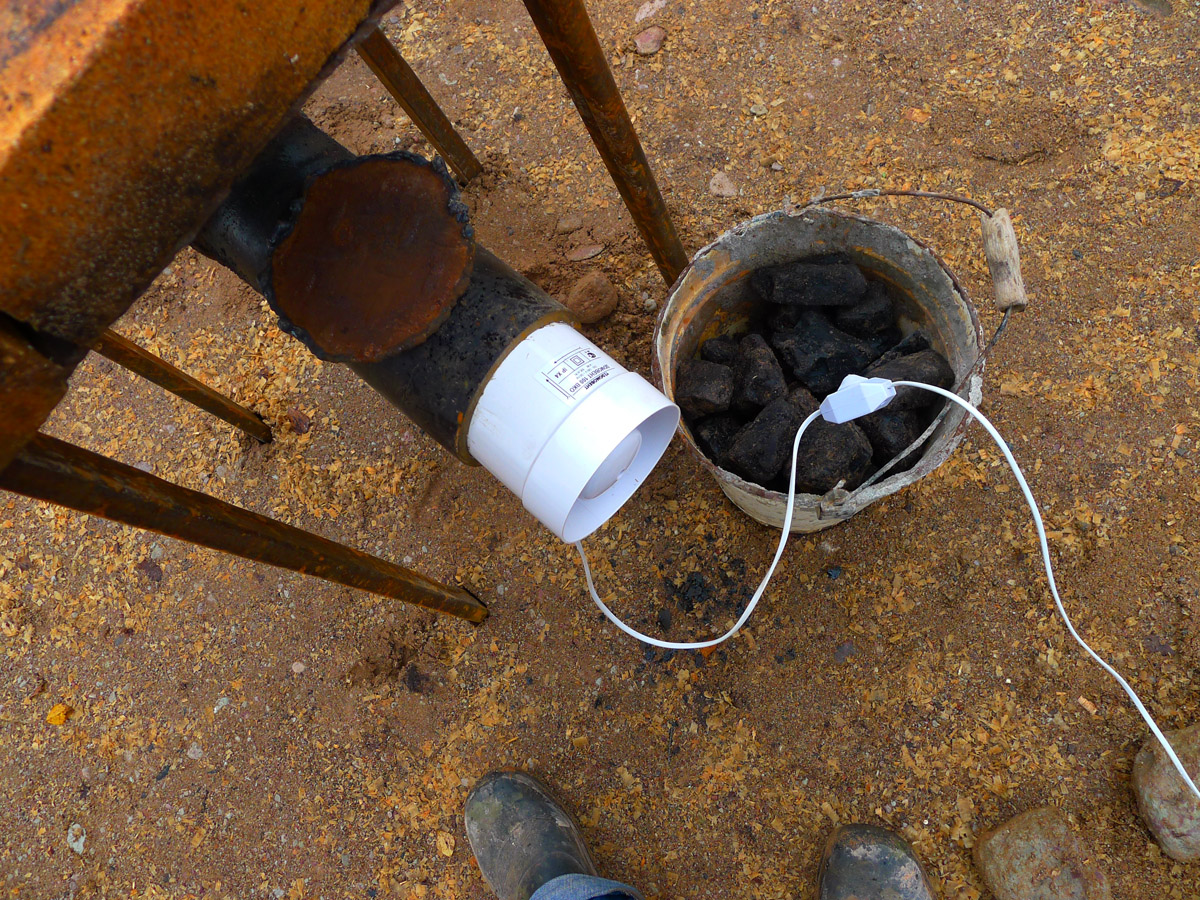

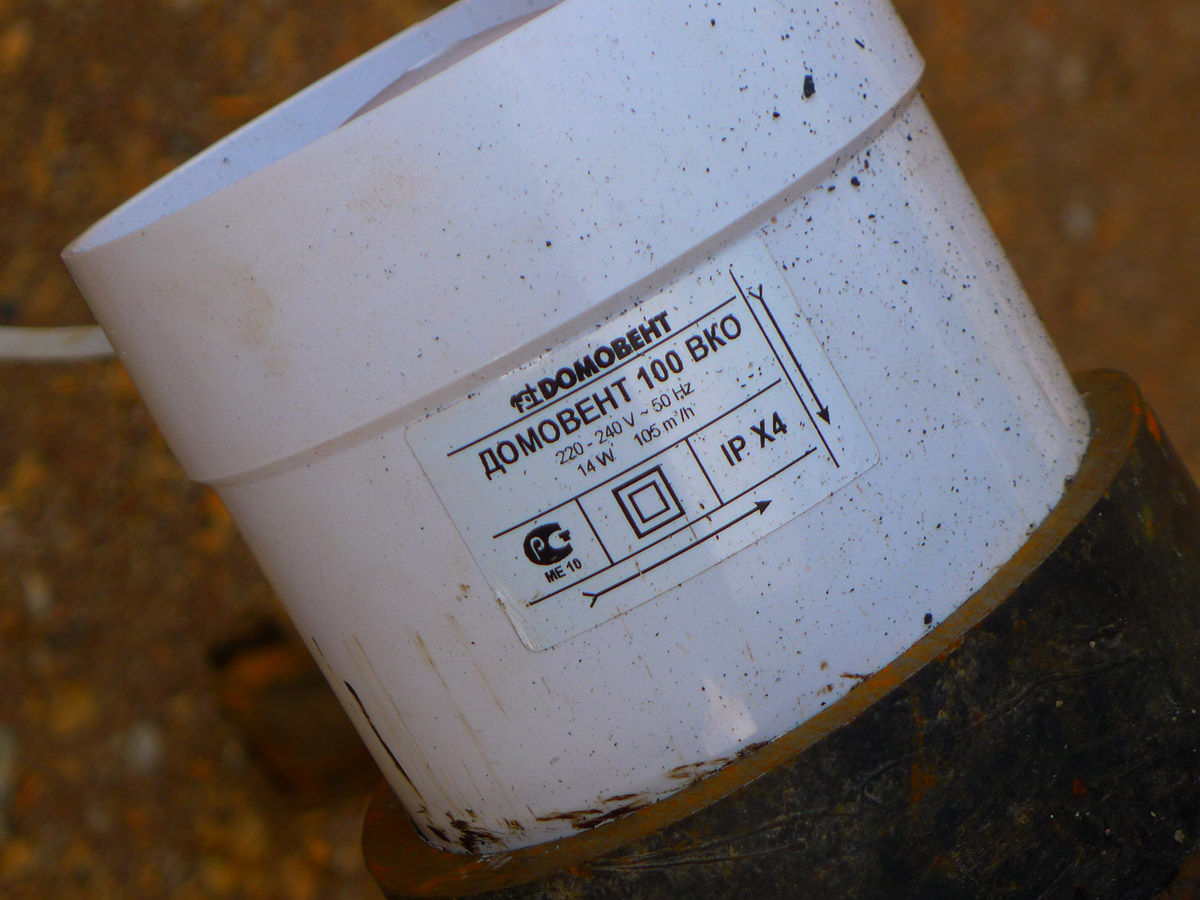

Покажу ещё раз проточный вентилятор крупным планом, может кому пригодиться для опытов.

Вернусь всё же к заготовке, что не так я так и не понял, но эта тварь выматала все мои нервы.
Горн грел, потребляя мало угля и на весь процесс моих опытов ушло около трети ведра, за четыре часа.

После очередных 4-5 нагревов и расплющевания, приваренная арматурина, всё таки не вынесла моих издевательств и опять оторвалась.

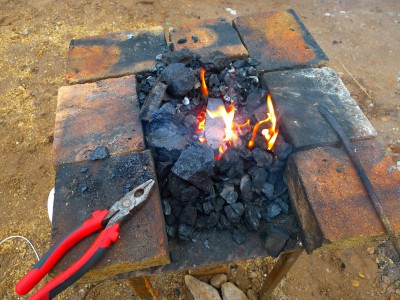

На этот раз, я уже забил и взял плоскогубцы, других альтернатив не наблюдалось.

И всё бы было хорошо, но обнаружилась другая проблема, подошва утюга слишком низкая и держать заготовку плоскогубцами просто не реально, не отодвинув импровизированную наковальню с середины пня на край.
Пришлось искать лом, и выкорчёвывать ручку утюга из пня, для его последующей перестановки.

Вечерело.
Над головой пролетел клин диких гусей стремящихся в тёплые страны на зимовку.

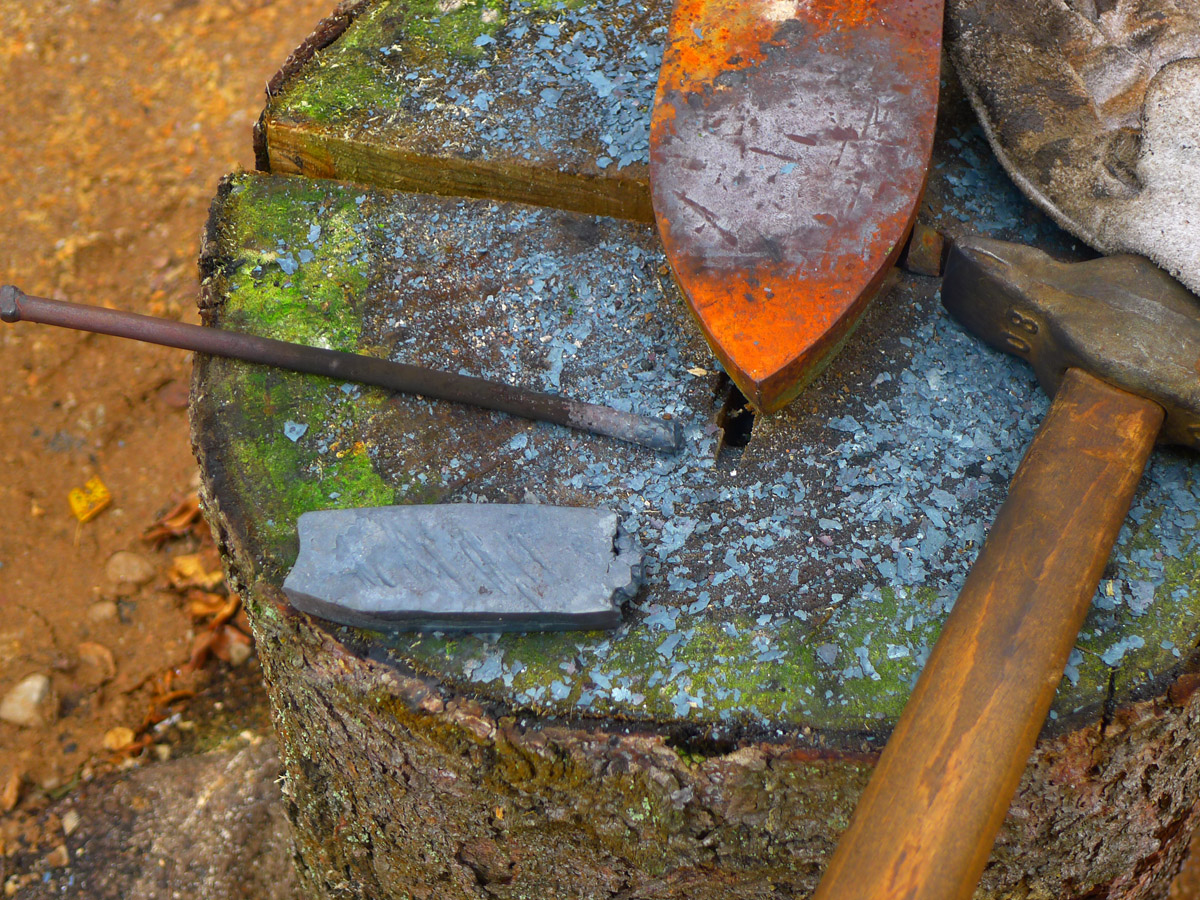

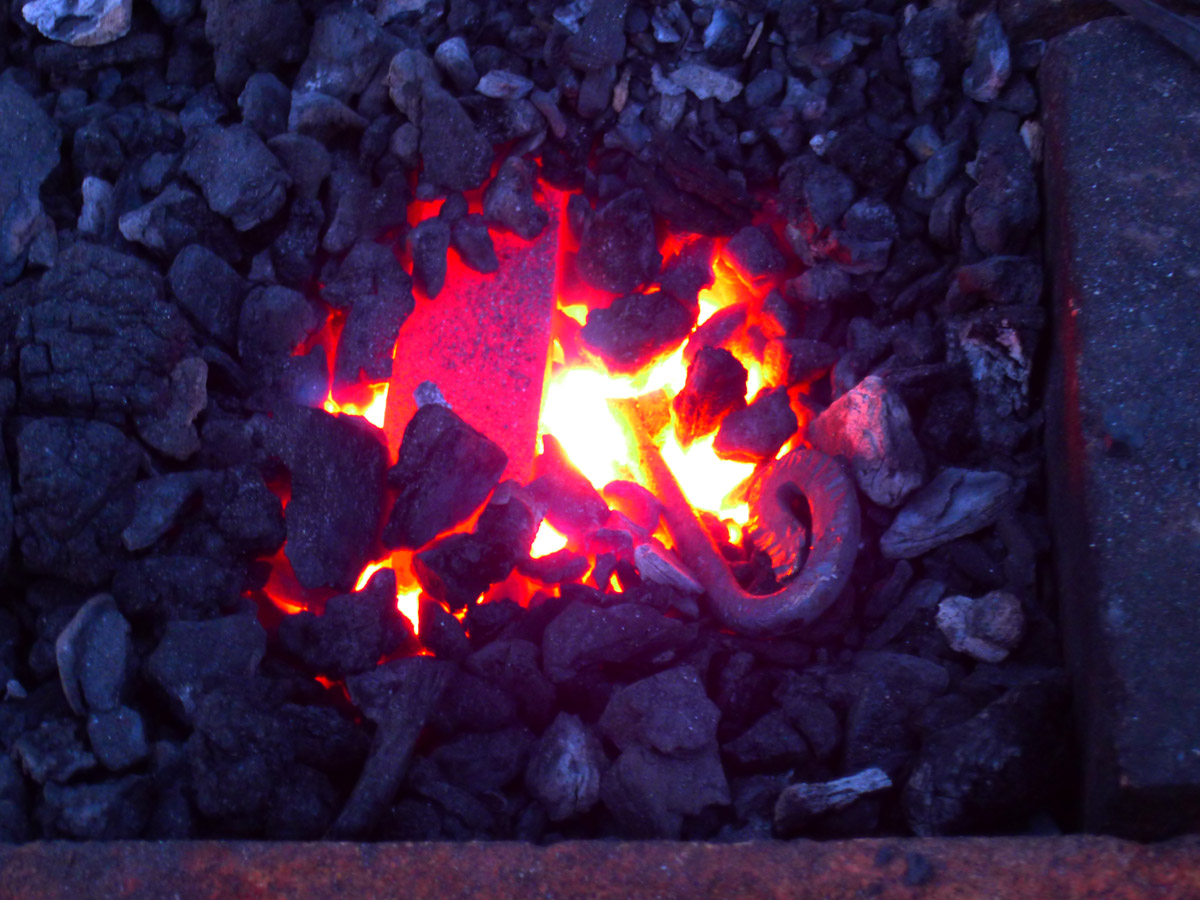

Пока основная заготовка грелась, отвалившаяся арматурина была завёрнута в завитушку, что бы не слишком замерзать на улице, осень однако.

Вобщем дальше пришла супруга и сказала -"хватит, пора завязывать", так что заготовка хоть и поддалась чутка, но побеждена не была, оставив мне шанс для дальнейшей борьбы.

Что в результате я поимел, правая рука и и поясница болят с непривычки, заготовка расплющилась лишь слегонца, (хотя это уже достижение, молоток то небольшой, а двуручной кувалдой махать некому), ну и радость за состоявшийся горн, будем работать дальше по мере времени и сил.
Результат не велик, разогнать заготовку удалось пока лишь чуть меньше чем в два раза.

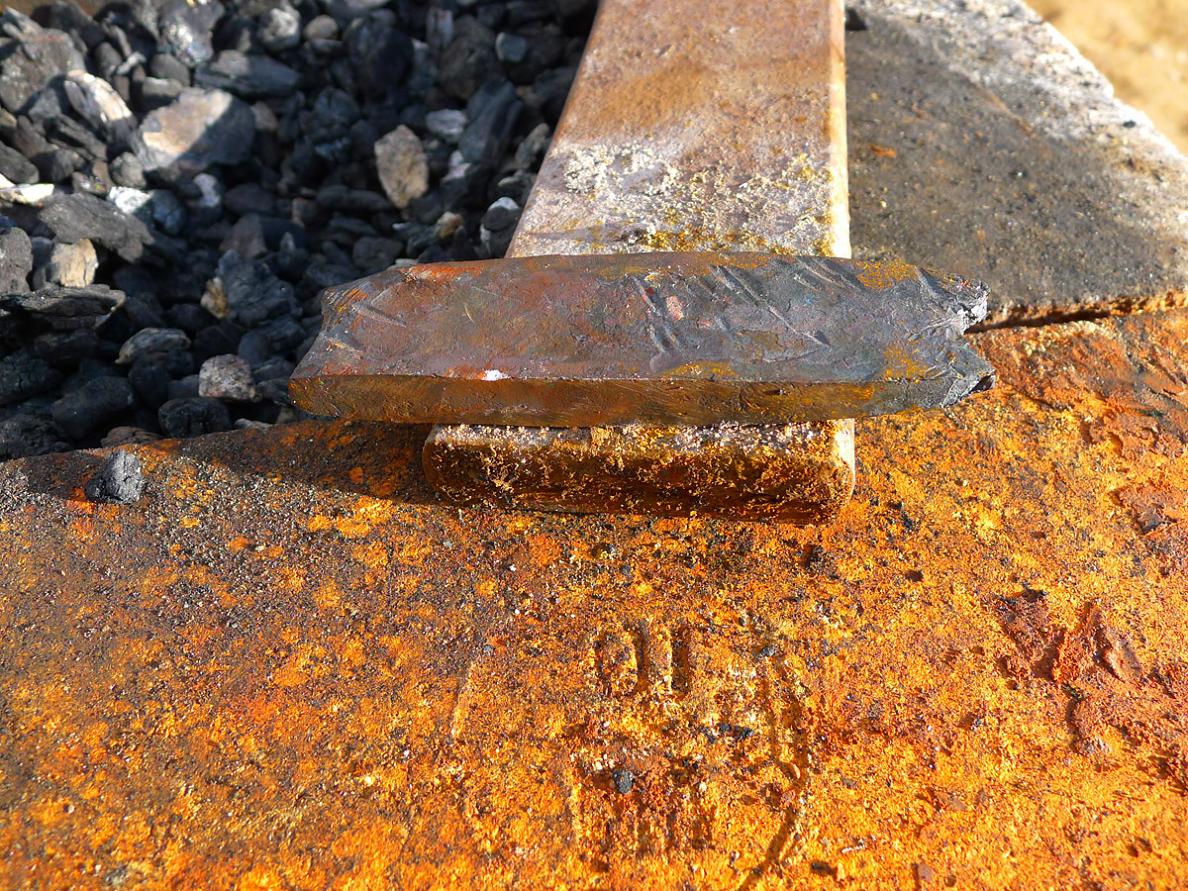

Фото сделано уже утром, исходник снизу, мои извращения выше.

Всем спасибо за внимание, полезные советы приветствуются.

у-у-у... я меня два таких утюга. но для наковальни его применить не додумался.
думал о бабке для отбивания косы

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

Пока нет горна наковальня не нужна, как сделаешь горн, ни бабка, ни утюг не поможет...дописал вторую часть.см выше.

это естественно

сразу надо было
вот если примерно так:


у тебя горн - прямо капитальная установка.
по моим потребностям - изучаю и планирую нечто вроде: Кузница на балконе
естессно для себя не на балконе )) , а на даче на открытом воздухе.

что за кака такая?

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

Это тебе для ковки не поможет, там же написано- для закалки, ну и поплющить чего нибудь если угля не жалко, древесный уголь сгорит быстро, если пылесос врубить.



Что б я знал ....не ведаю, но кто то из нас победит, либо она меня, либо я её.

у пилисоса регулятор есть ))
а вообще стараюсь пилотный экземпляр собирать как можно проще и дешевле. а после заценить насколько это мне надо.

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

У нас в доме давно были сняты ворота ( старые, дом постройки 1898года) , а в стенах остались металлические закладные. Одну из них я выдолбил и на сколько возможно срезал . Могу как нибудь передать в дар начинающим кузнецам Железка хорошая старая. 200х40х17 - таких размеров.

это совсем не то, из плоскогубцев заготовка выскальзывает.

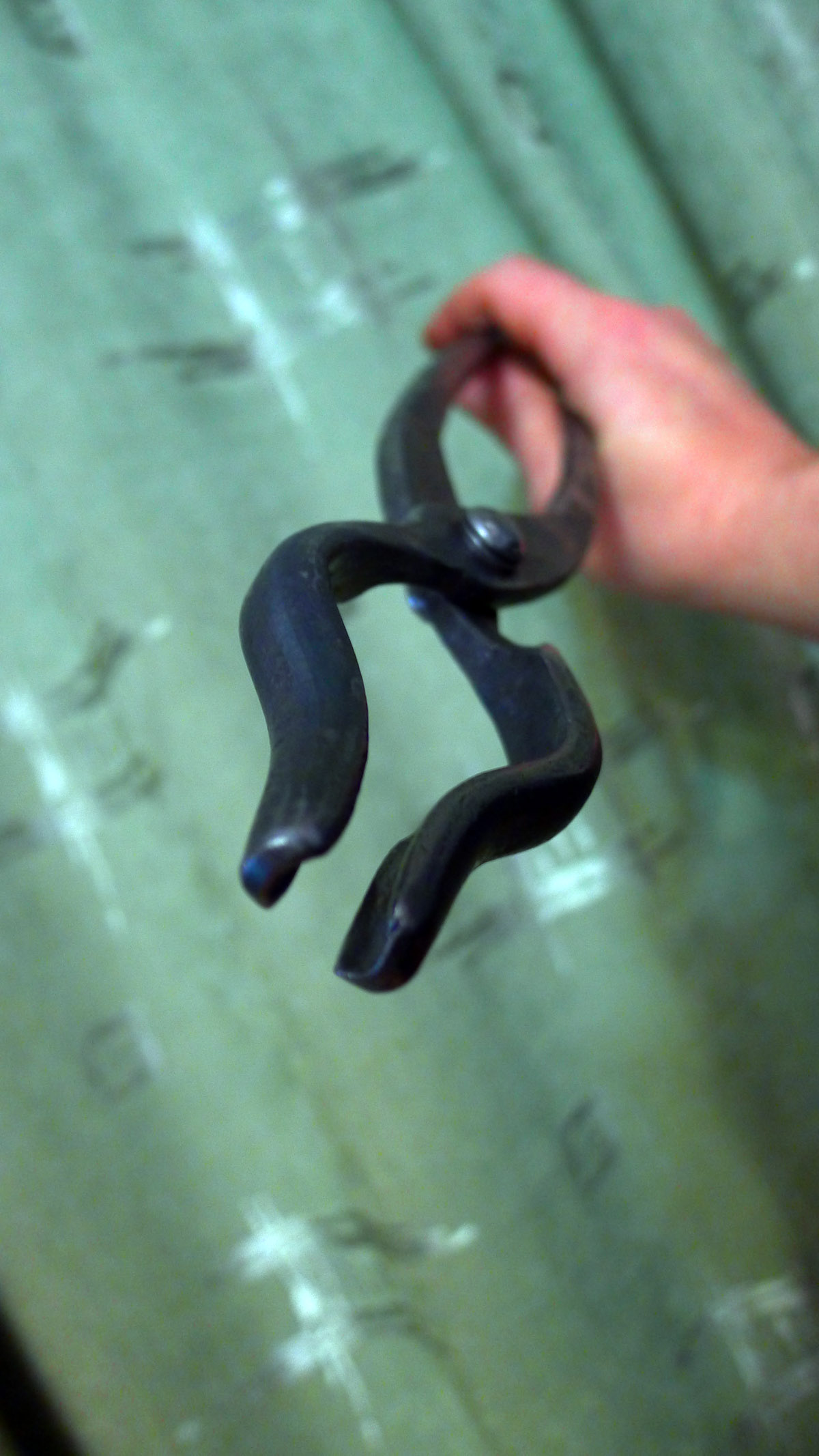

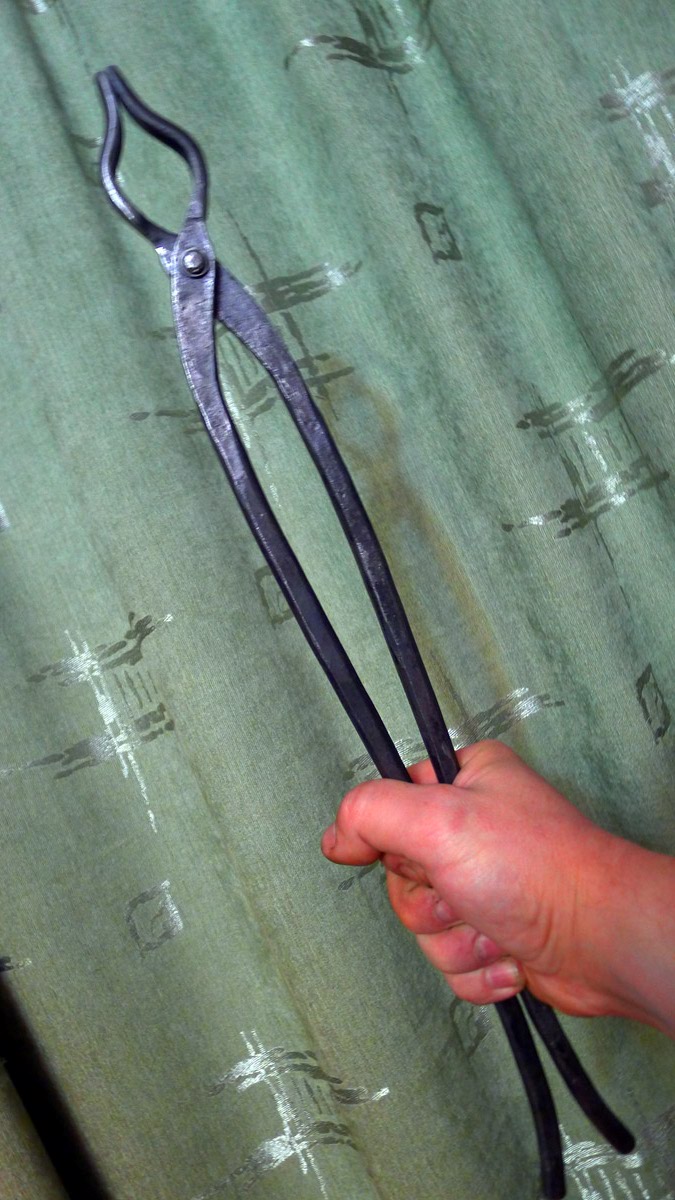

Мне подарили правильный инструмент, так что по возможности продолжу, тем более что и наковальню 75 килограммовую свояк подогнал и привез на место дислокации горна.....правда я ещё её не видел, а щипцы вот такие, очень удобная ВЕЩЬ, спасибо Псковсому кузнецу за подгон, Диме Сергееву.

Скоро скоро - сталь от Саши Вольфа это без иронии...больше флудить не буду в столь серьезной теме!

Клещи знатные!

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

Политическая картинка Андрей, смотри забанят тебя за такие на синем форуме.

...долго думал, пока сообразил ))

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

Третья серия.

Долго ли, коротко ли, но в эти выходные, снова удалось поковать.

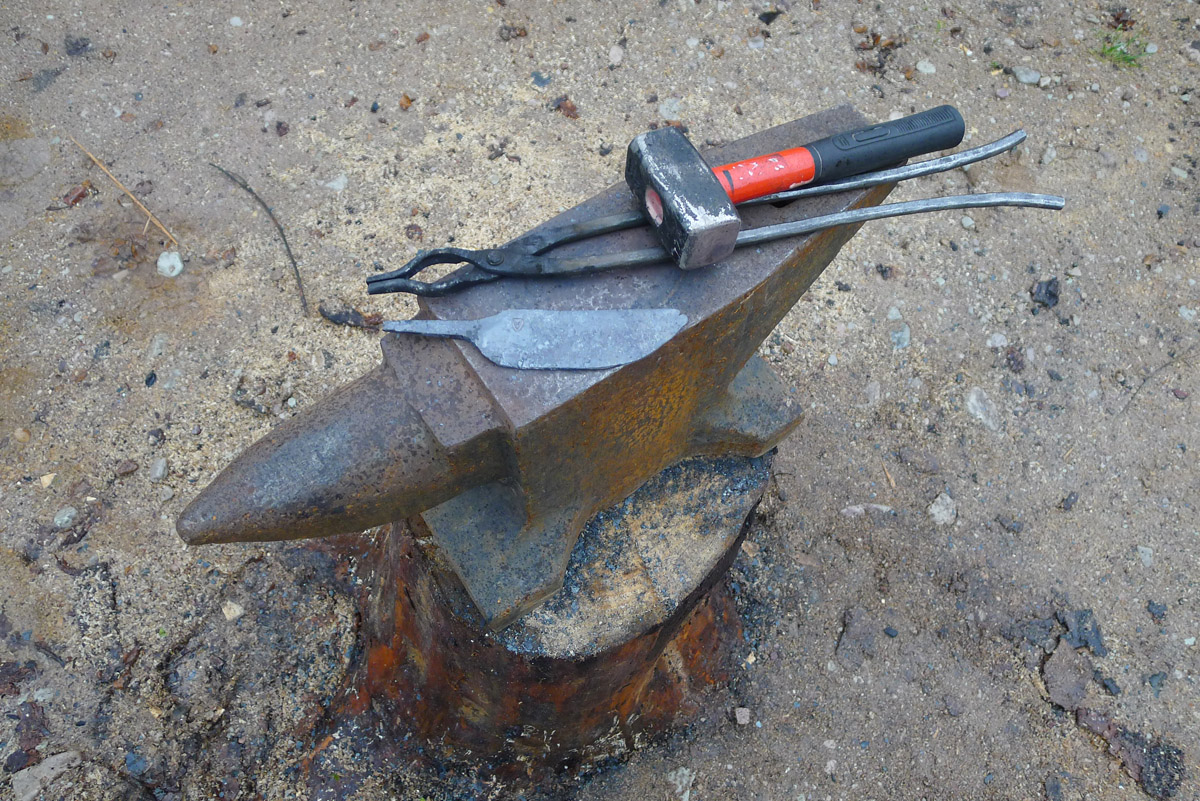

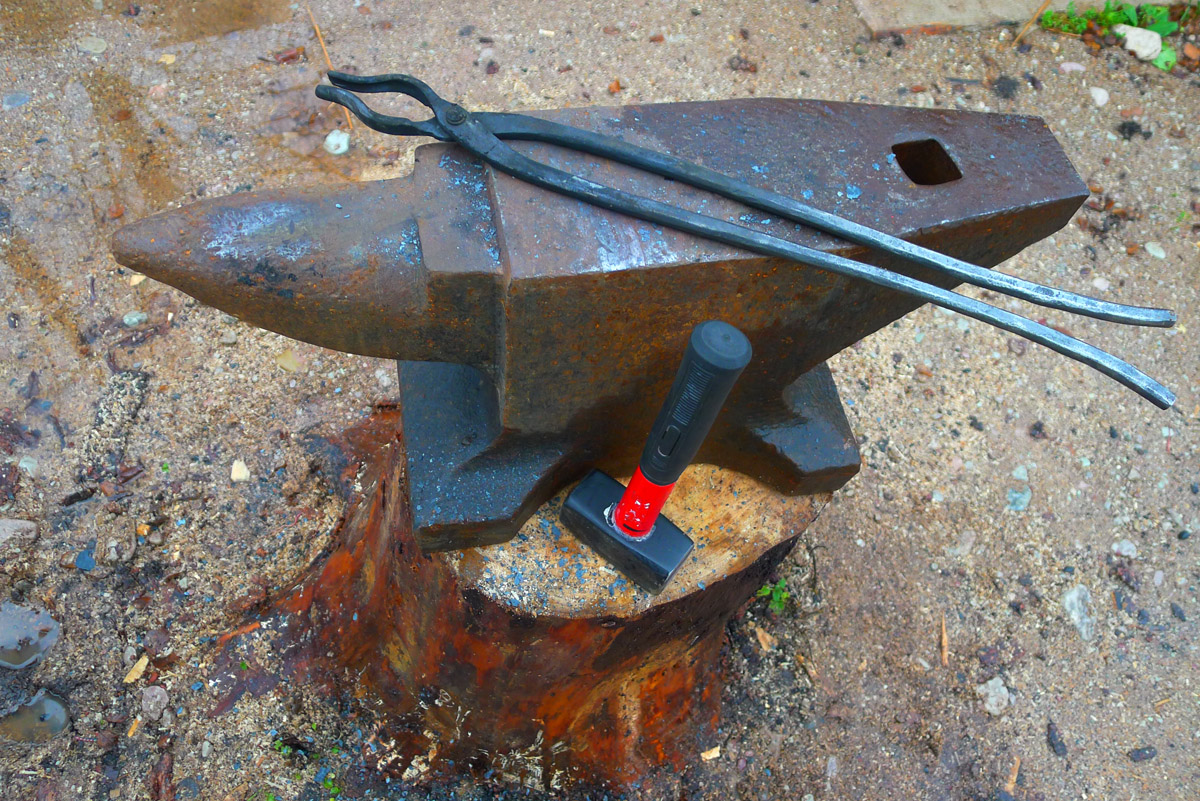

Получил подарок от свояка, наковаленку в 75 килограмм.
Утюг из пня удалил, спилил пень под размер наковальни, убрав ненужную теперь высоту.

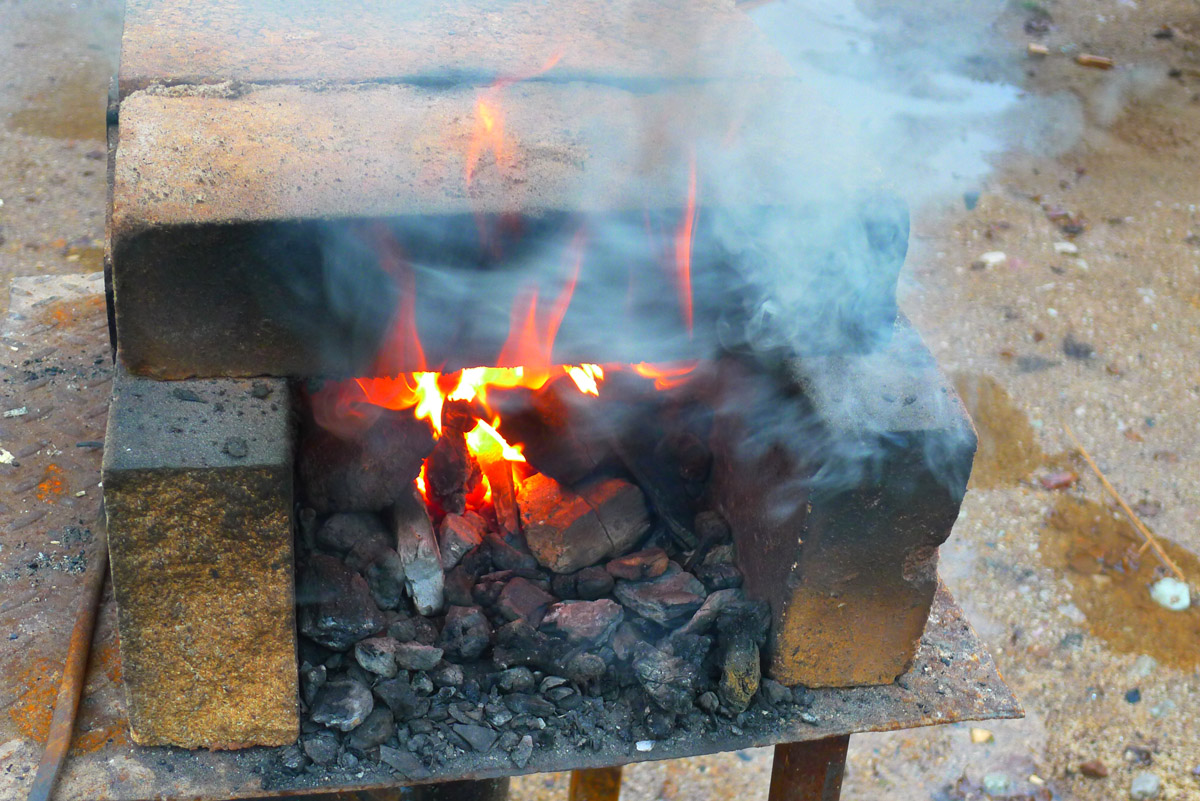

По советам знающих, горн был немного модернизирован, а именно - кирпичи поставлены на ребро, и сверху также накрыты парой шамотных кирпичей, что позволило выделить большую теплоотдачу от самого горна работая на улице.

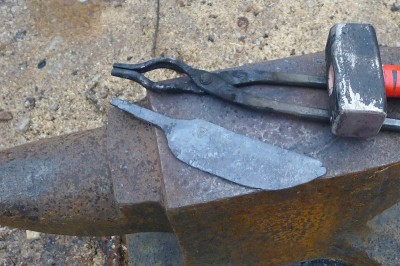

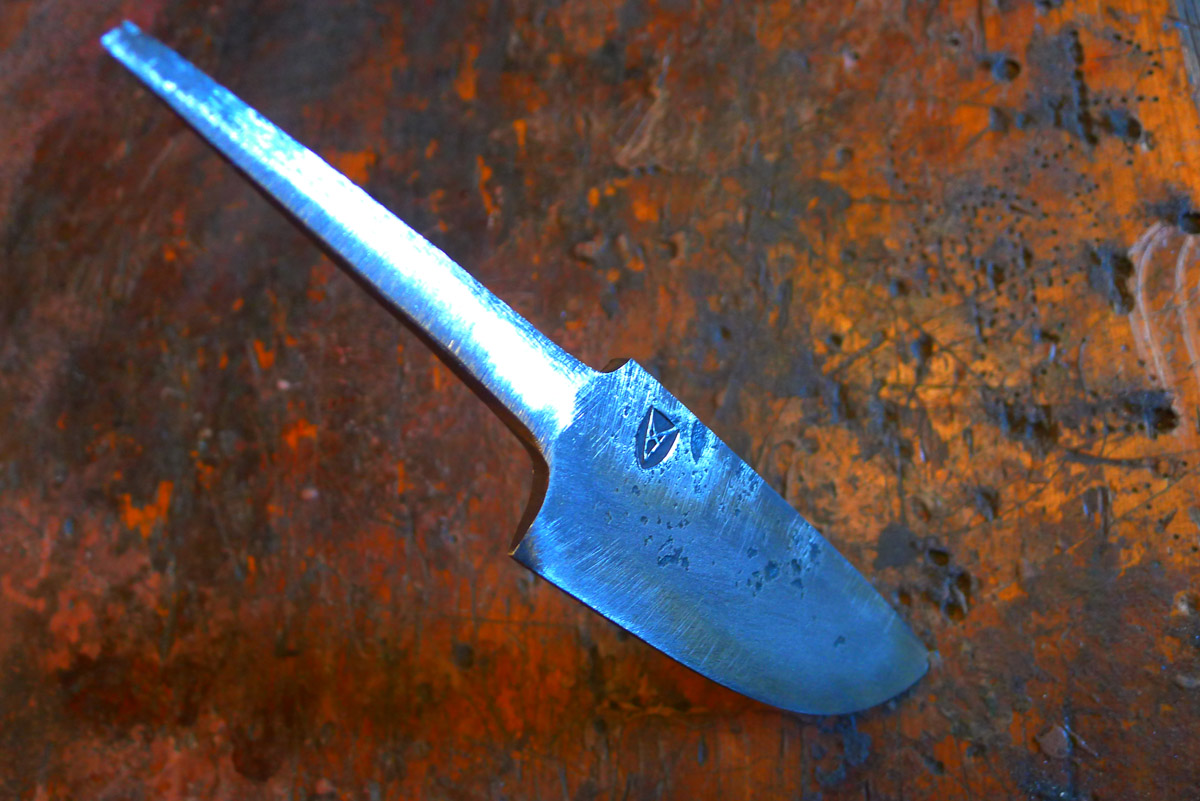

Всё было не зря, ЖЕЛЕЗЯКА СДАЛАСЬ, и была расплющена для дальнейшей обработки и превращения её в клинок, перед закалкой.

Температура горна позволила и клеймо поставить на поковку, без особого труда.

Ну вот, пока всё.

Саша, поздравляю!

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

Спасибо Андрей.....начало положено.

добавлю пару фот процесса.

Присоединяюсь к поздравлениям!
Не зря вступили в союз кузнецов, а то мукта очень переживал по этому поводу.
Надо уже забивать очередь на форумный клинок!

+100 даеш финку

Ну это проблема мукты, я так думаю.....если я на каждый вброс всяких мукт, буду задумываться о целесообразности своих интересов, то либо сума сойду, либо жить станет неинтересно.

Не нужно опережать события, я к этому как раз не стремлюсь....надо во всём разобраться как следует. К сожалению, не все желания, идут в ногу с возможностями.

А какова должна быть высота наковальни? По какую пуговку кузнеца?

лицо наковальни, примерно на уровнем бойка кувалды, в опущенной руке, что бы можно было работать не сгибая позвоночник, индивидуально это всё.

Конечно индивидуально. Поэтому прошу ответа не в метрах-сантиметрах, а в пуговках.
Вот попалась картинка с кузнецом:

Наковальня у товарища (насколько я могу судить) чуть выше (на пару пальцев) колена.
Картинка правильная?

Это не кузнец, а молотобоец, на такой низкой наковальне один много не накуёшь, через пару часов, радикулит замучает.
По хорошему, кто занимается ручной ковкой, должно быть 2 наковальни, одна низкая, для молотобойца, что бы разгонять железо- один держит заготовку, и при необходимости дополнительный инструмент, второй еб...шит здоровенной кувалдой.
Для одиночной ковки, нужна наковальня на том уровне, как я написал выше....щас погляжу, есть ли видяха для правильного понимания, как раз недавно во Пскове на мастерклассе у Бориса Милова были.
Вот Борис куёт на высокой наковальне.

Для просмотра видео нужен Adobe Flash Player 7 и выше | Скачать видео
А вот здесь Игорь Арефьев, держит слиток булата с инструментом, а "Танкист" работает молотобойцем, на низкой наковальне.....при этом Игорь стоит согнувшись, как бы здесь основное удобство для молотобойца должно быть.

Для просмотра видео нужен Adobe Flash Player 7 и выше | Скачать видео

Edward Henry Potthast. В кузнице.

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

Угу. Значит, на уровне "на-ладонь-ниже-пупка". Спасибо alex-wolff и Andrzej.

Это очень высоко судя по фотке, может и оправдано для мелких работ, но нормального удара не будет, судя по всему художник немного исказил реалии.
вот эта наиболее удачная картинка расположения лица наковальни , относительно кователя.

ы-ы-ы... Саша, на моё ИМХО "моя" и "твоя" высоты идентичны. меряй по штанам )))

"В общем вам по... пояс будет." старшина Васков. "А зори здесь тихие" )))

_________________
"Счастье для всех, даром, и пусть никто не уйдёт обиженным"!(c)

При чём здесь штаны Андрей? на руки надо смотреть, а не на штаны.
Боёк молотка или кувалды, должен ложится на лицо наковальни плашмя, при полностью опущенной руке, спина прямая.

Ни разу не видел кузнеца без штаноффф.
